Rakenne ja materiaalit
Telineen perustan muodostaa 100 x 50 x 4 mm:n U-profiili, jatkuvana salkona läpi koko telineen. Materiaalina kylmämuokattuteräs, fe 37-2. Runkosalkoon on.hitsattu sivupalat, joihin on kiinnitetty hitsaamalla takarenkaan taka- ja etutuet. Pyörän takarenkaaseen kohdistuva tuenta on tukeva pukkiratkaisu, akselia fe 52-3. Materiaali on taivutettu siten, että se tukee hyvin pyörän vannetta.
Etumaiseen sivupalaan on rakennettu 110 x 120 x 130 mm:n kokoinen kotelo, jonka sisään on sijoitettu akselimekanismi, samassa kokonaisuudessa on myös lukitussauva. Lukitussauva on 16 mm:n vedettyä kiiltoakselia. Sauva liikkuu kotelon yläpinnassa olevaa hahloa myöten eri kiinnitys- ja lukitusvaiheissa. Lukitussauvan muotoilu on tehty niin, että se estää pyörän vanteen repimisen telineestä irti. Muut telineen taivutusosat on tehty 14 mm:n akselista.
Yleiskäytäntö vakuutusyhtiöiden vaatimuksissa on, että pyöröteräksen tulee olla minimihalkaisijaltaan 14 mm, jotta 27" voimatongit eivät pysty katkaisemaan ko. osaa.
Telineen kokonaiskorkeus lukitusasennos on 220 mm. Valmiusasennossa takarenkaan etumainen tuki korottaa telineen korkeutta n. 150 mm.
Pinnoitus
Telineen yleispinnoitteena on käytetty kuumasinkitystä, standardin SFS 2765 mukaisesti. Lukitussauva on karkaistu n. 0,6mm:n pintakarkaisuna 56...60 rochwellin kovuuteen, jonka jälkeen korroosio- ja kulumispinnoitteeksi tulee pintakromaus.
Telineen kiinnitys
Perheturvateline kiinnitetään tarvittaessa 2 x 1 2 mm:n pulteilla keskikonsolista asvalttiin tai kiinnitetään alustaan ankkuri- tai kartiopulttimenetelmällä.
Teline on myös mahdollista upottaa uudisrakennuksissa uuteen asvalttiin niin, että se on kiinteä osa rakennusmiljöötä.
Lisävarusteena saatavalla laattaraudalla (2 x 50 x 8 mm) teline voidaan kiinnittää myös talon kivijalkaan.
Oikeudet teknisiin muutoksiin pidätetään.

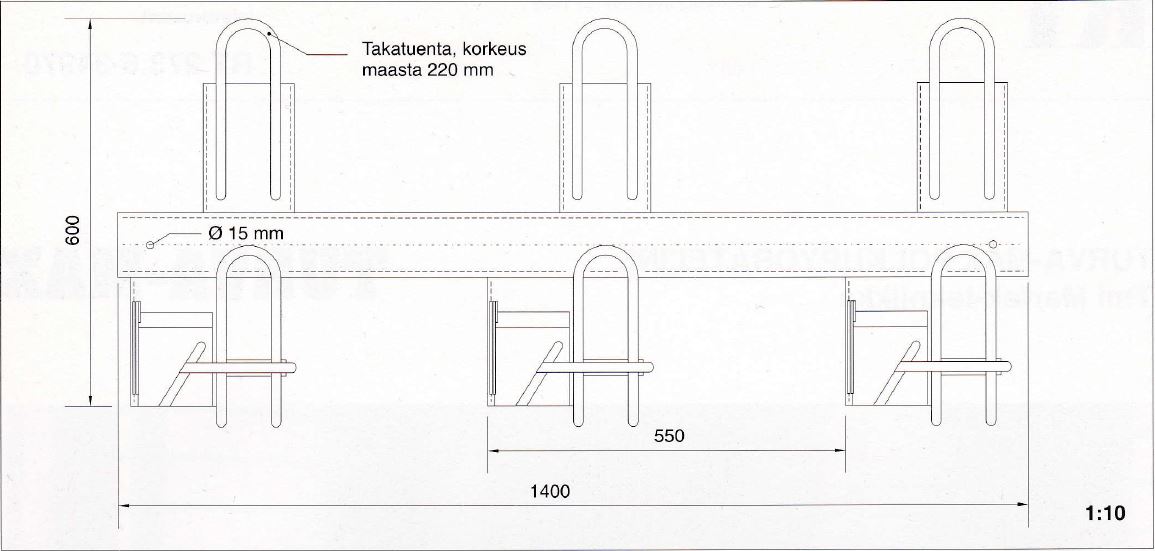

Kolmenpyörän telineyhdistelmän rakenne sekä mitat (klikkaa kuva isommaksi)
Telineeseen on täydelliset osa- ja osakokoonpano työpiirustukset sekä koonpanopiirustus, myös englanniksi.
